鋼筋滾絲輪的定義：

在鋼筋滾絲機(jī)上利用金屬塑性變形的方法滾壓出螺紋的一種工具。

鋼筋滾絲輪使用注意事項：

1、滾絲機(jī)床精度差，振動大，運(yùn)轉(zhuǎn)不正常下服役；

2、滾絲模具對位不正，被滾壓件發(fā)生軸向位移，牙紋受到剪切和擠壓兩種應(yīng)力作用；

3、被滾壓螺紋絲坯尺寸大小不均，表面未清理干凈，有砂輪沫、氧化皮和污臟物；

4、被滾壓件硬度不均勻(8.8級螺栓應(yīng)在27~30HRC；10.9級應(yīng)在35~37HRC)，防止有時因管理不善將未經(jīng)回火的高硬度(50~55HRC)的淬火件混和入回火件中，其硬度與滾絲輪牙紋刃口硬度相近，導(dǎo)致崩刃。

5、滾壓時未加入潤滑劑，造成干摩擦，使牙尖溫度急劇升高至超過滾絲輪回火溫度，牙紋過度回火被軟化，發(fā)生倒牙、堆牙失效；

6、滾絲輪出廠前必須充分退磁，留有殘磁，工作時因牙紋吸附細(xì)鐵沫將加速磨損失效。

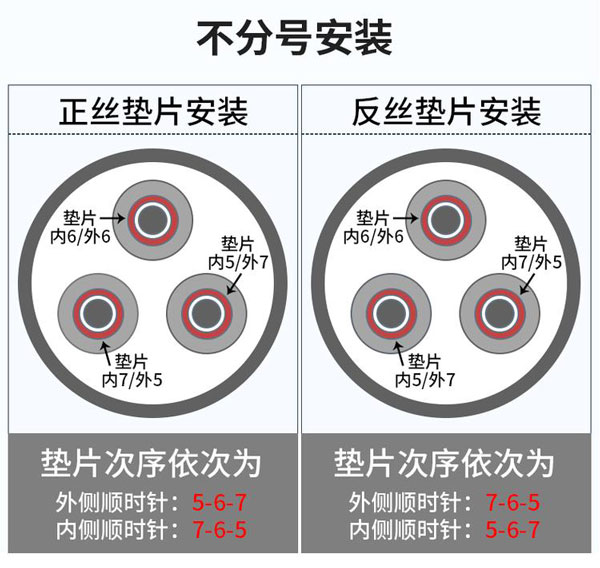

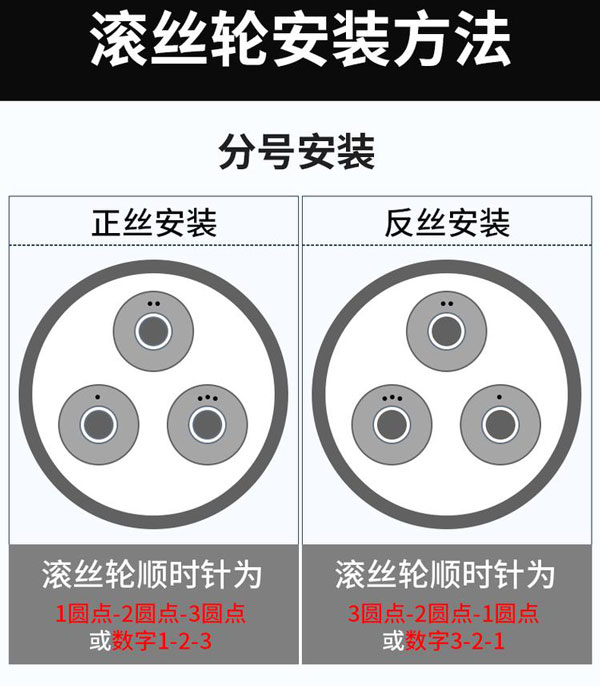

滾絲輪的螺距不是與直徑相配的，其螺距是固定的，而直徑會有所不同。像1mm的螺距會有幾種不同直徑的滾輪，比如70直徑的就會有1、1.5、2、2.5等不同螺距，選擇滾絲輪首先選螺距，再看用多大的輪適用于滾壓。
